Описание

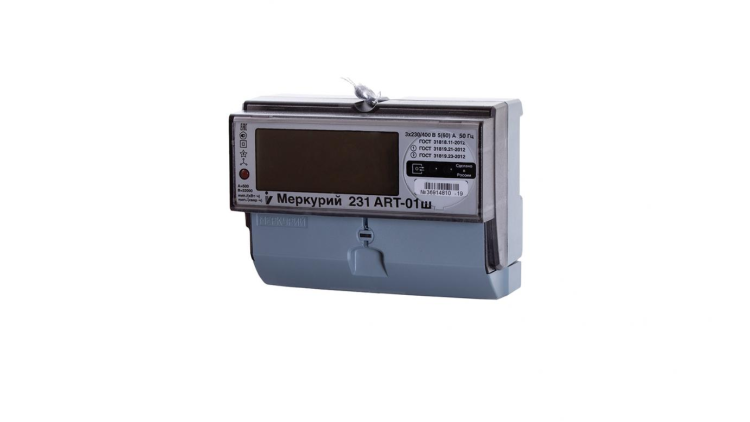

Cчетчики предназначены для однонаправленного многотарифно-го учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфаз-ных четырехпроводных сетях переменного тока с последующем хранением накопленной информации, формированием событий и возможностью передачи информации через оптопорт.Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
- Функциональные особенности:
- Минимальные габариты в своем классе, крепление на DIN-рейку.
- Оптопорт для программирования тарифного расписания и чтения измеряемых параметров и журналов событий.
- Отсутствие магниточувствительных элементов в измерительных цепях и системе питания.
- Неразъемная конструкция, разрушаемая при попытке вскрытия.
- Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени: - энергия всего от сброса показаний; - энергия на начало текущих и 123 предыдущих суток; - энергия на начало текущего и 36 предыдущих месяцев; - энергия на начало текущего и предыдущего года; - расход за текущие и предыдущие сутки; - расход за текущий и 11 предыдущих месяцев.
- Учет электроэнергии независимо от фазировки токовых цепей (учет по модулю).
- Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
- Каждый месяц года программируется на индивидуальное тарифное расписание.
- Минимальный интервал действия тарифа в пределах суток 1 минута.
- Измерение параметров электрической сети: - мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления векто-ра полной мощности; - действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии; - значения углов между фазными напряжениями; - частота сети; - коэффициенты мощности по каждой фазе и по сумме фаз; - коэффициент искажения синусоидальности фазных кривых. Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием. Ведение журналов событий, включая события показателей качества электроэнергии. Автоматическая самодиагностика с индикацией ошибок. Энергонезависимая электронная пломба. Запись несанкционированных воздействий в нестираемые жур-налы событий. Индикация параметров на ЖКИ при отключенном питании.
- Условное обозначение:
- А – учет активной энергии,
- R – учет реактивной энергии,
- Т – внутренний тарификатор, электронные пломбы,
- 01 –условное обозначение базового/максимального тока (5/60 А),
- ш – измерительные элементы – шунты.
- Характеристики:
- Класс точности счетчиков (актив. / реактив.): 1 / 2
- Номинальное напряжение: 3*230 / 400 В
- Базовый / максимальный ток: 5 / 60 А
- Макс. ток в течение 10 мс: 30*I макс
- Чувствительность при измерении активной энергии: 0,02 А
- Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А: 1,5 / 9
- Полная мощность, потребляемая каждой цепью тока, не более: 0,5 В*А
- Количество тарифов: 4
- Сохранность данных при перерывах питания, не менее: 10 лет
- Межповерочный интервал: 16 лет
- Гарантийный срок эксплуатации: 3 года
- Наработка на отказ, не менее: 220 000 ч
- Диапазон рабочих температур: от -45 до +70 °С
- Масса, не более: 0,5 кг
- Габариты (ДхШхВ): 120x90x65 мм
